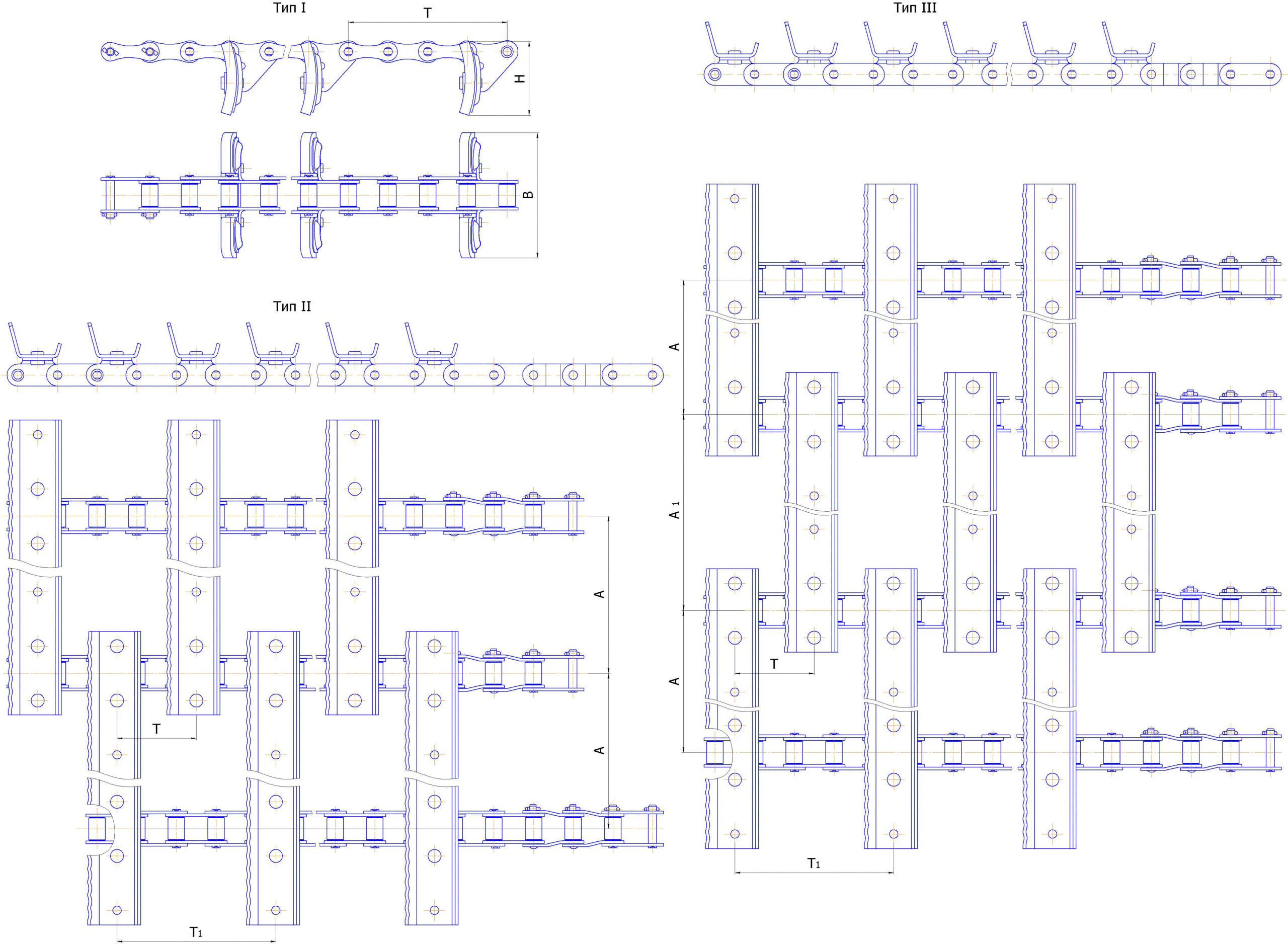

Транспортери планчасті та скребкові для сільгоспмашин ТУ У 29.3-19370604-010:2009 та ТУ У 29.3-19370604-012:2009
Приклади умовних позначень транспортерів:

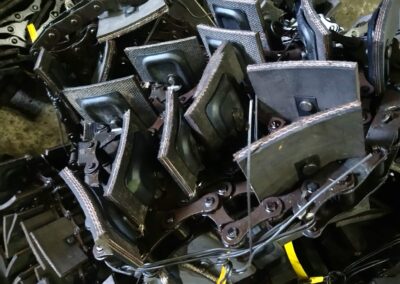

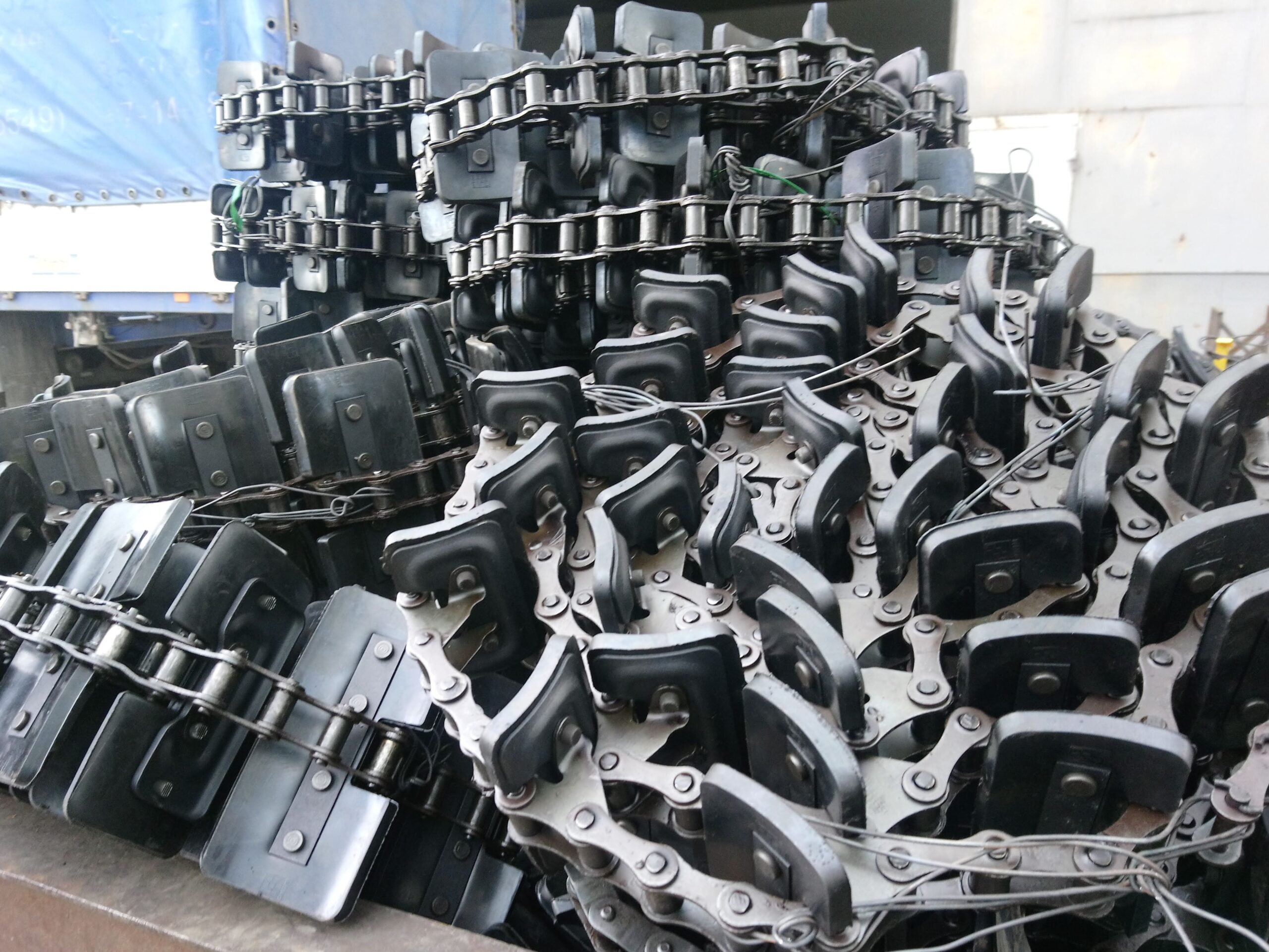

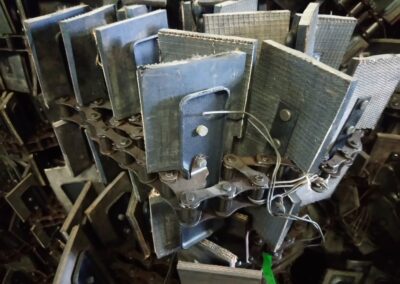

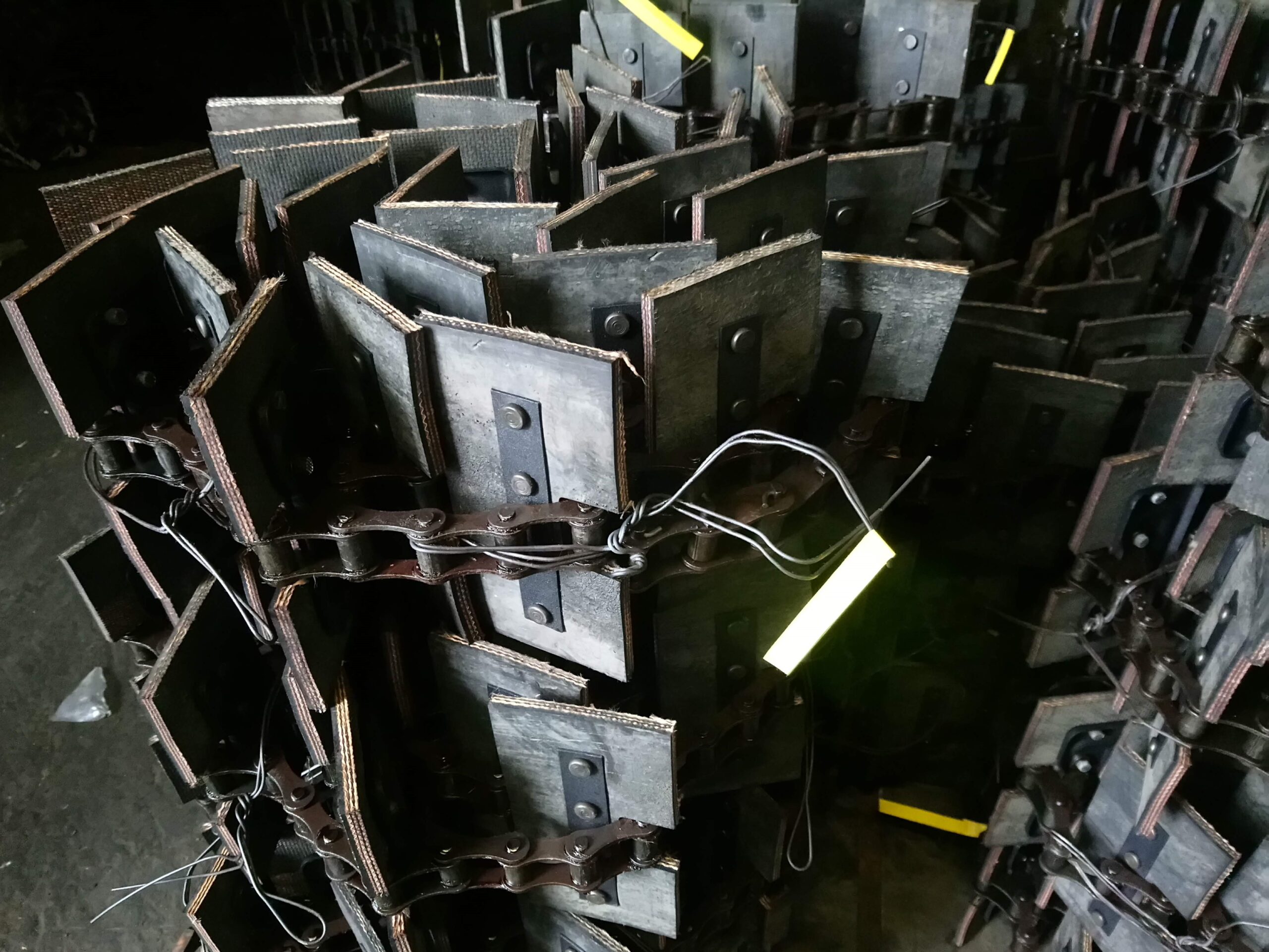

Транспортер ланцюговий скребковий з 1-им ланцюгом , що руйнує навантаженням 43 кН, крутним моментом при випробуванні на провертання валика в пластині 12,0 Н×м, зі скребком шириною 120 мм, довжиною 5244 мм, кроком чергування скребків Т=152 мм – гума формова з опором стирання 55 Дж/куб.мм Транспортер ланцюговий 1-43-12,0-120-5244-152-Р55 ТУ У 29.3-19370604-012:2009

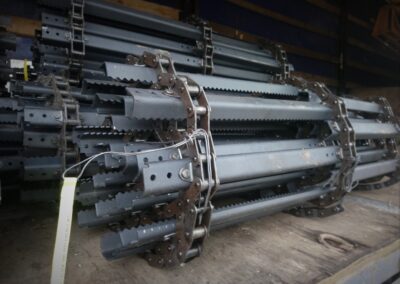

Транспортер ланцюговий планчастий з трьома ланцюгами, що руйнує навантаженням 50 кН, крутним моментом при випробуванні на провертання валика в пластині 14,4 Н×м, шириною 1122 мм, довжиною 3420 мм, кроком чергування планок Т/Т1=76/152 – Транспортер ланцюговий 3-50-14,4-1122-3420-76/152 ТУ У 29.3-19370604-010:2009
Транспортер ланцюговий планчатий з 4-ма ланцюгами, що руйнує навантаженням 50 кН, крутним моментом при випробуванні на провертання валика в пластині 14,4 Н×м, шириною 1422 мм, довжиною 2812 мм, кроком чергування планок Т/Т1=76/152 – Транспортер ланцюговий 4-50-14,4-1422-2812-76/152 ТУ У 29.3-19370604-010:2009
| Наименование | Применение | Длина без соед. и перех. звеньев, м | Кол-во СТРД | Кол-во ПТРД | Общее кол-во звеньев на 1 компл. | Общая длина на 1 компл. |
|---|---|---|---|---|---|---|
| Цепь ТРД-38-50-14,4-II-6-4-117 | Зерновой элеватор “Дон-1500” | 4,446 | 1 | 3 | 121 | 4,598 |
| Цепь ТРД-38-50-14,4-II-6-6-79 | Колосов.элеватор “Дон-1500” | 3,002 | 1 | 1 | 81 | 3,078 |
| Цепь ТРД-38-43-12,0-II-6-4-165 | Зерновой элеватор “НИВА” | 6,27 | 1 | 1 | 167 | 6,346 |
| Цепь ТРД-38-43-12,0-II-6-4-137 | Колосов.элеватор “НИВА” | 5,206 | 1 | 0 | 138 | 5,244 |
| Цепь ТРД-38-50-14,4-I-8-2-71 | Наклоннная камера “Дон-1500” | 2,698 | 1 | 2 | 74 | 2,812 |
| Цепь ТРД-38-50-14,4-I-8-4-71 | Наклоннная камера “Дон-1500” | 2,698 | 1 | 2 | 74 | 2,812 |
| Цепь ТРД-38-50-14,4-I-8-2-87 | Наклоннная камера “НИВА” | 3,306 | 1 | 2 | 90 | 3,42 |
| Цепь ТРД-38-50-14,4-I-8-4-87 | Наклоннная камера “НИВА” | 3,306 | 1 | 2 | 90 | 3,42 |
| Цепь ТРД-38-43-12,0-II-6-6-125 | Зернометатель | 4,75 | 1 | 0 | 126 | 4,788 |
| Цепь ТРД-38-43-12,0-II-6-6-215 | Зернометатель | 8,17 | 1 | 0 | 216 | 8,208 |
| Цепь ТРД-38-43-12,0-II-6-8-127 | Очеститель вороха семян | 4,826 | 1 | 0 | 128 | 4,864 |
| Цепь ТРД-38-43-12,0-II-6-8-223 | Очеститель вороха семян | 8,474 | 1 | 0 | 224 | 8,512 |
| Цепь ТРД-38-50-14,4-III-10-2-39 | Лента подборщика “Дон-1500” | 1,482 | 1 | 0 | 40 | 1,52 |
DSC_0800

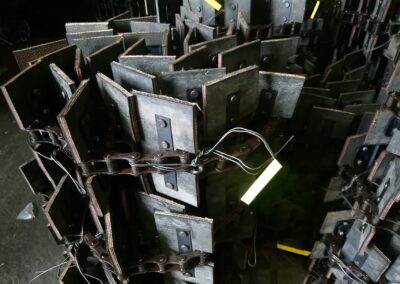

DSC_0802

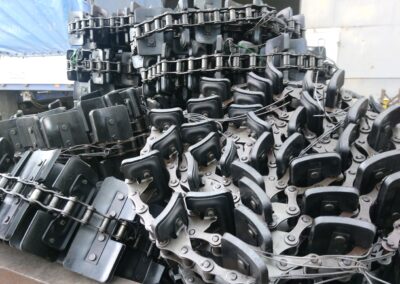

DSC_0805

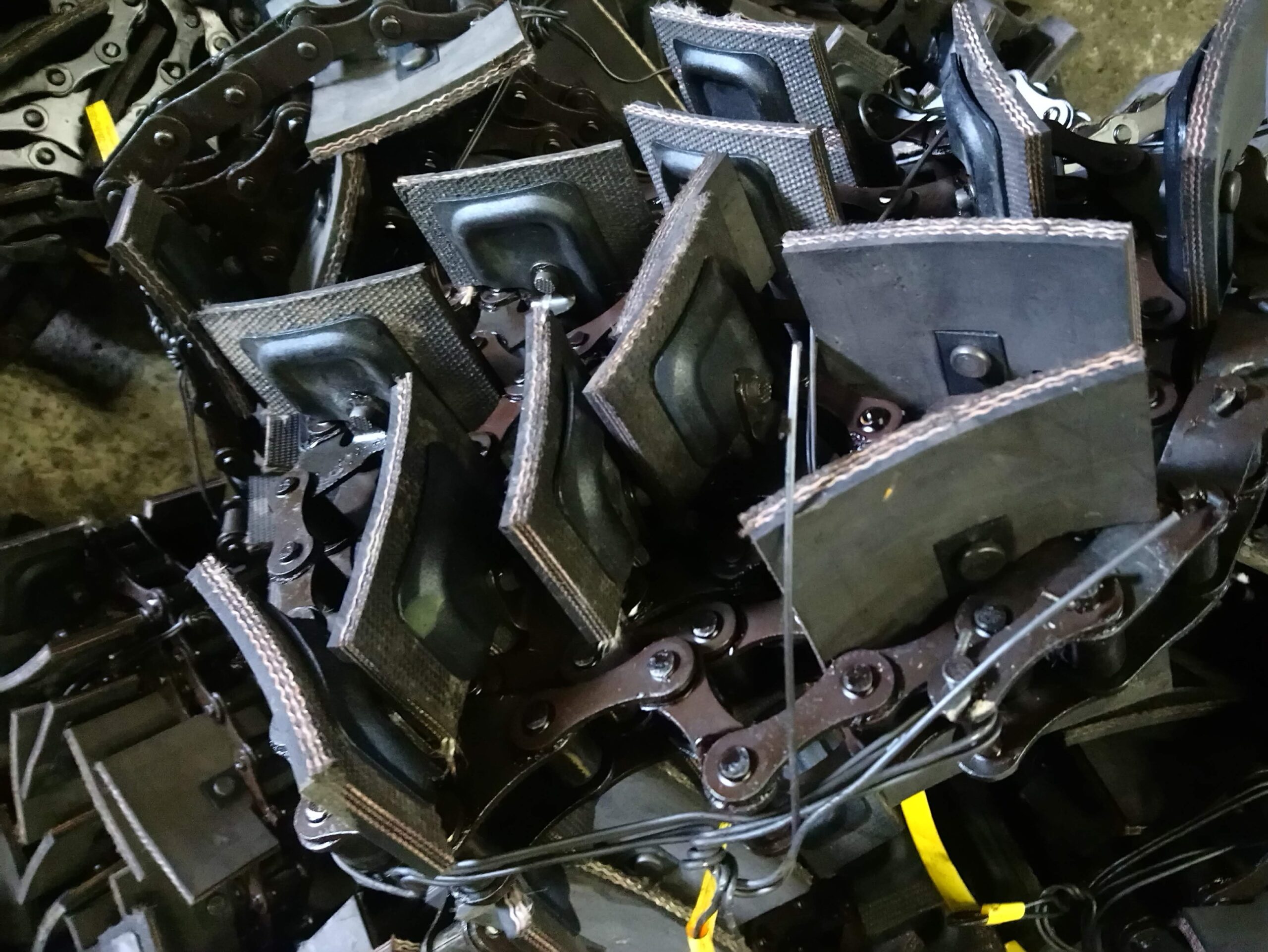

DSC_0808

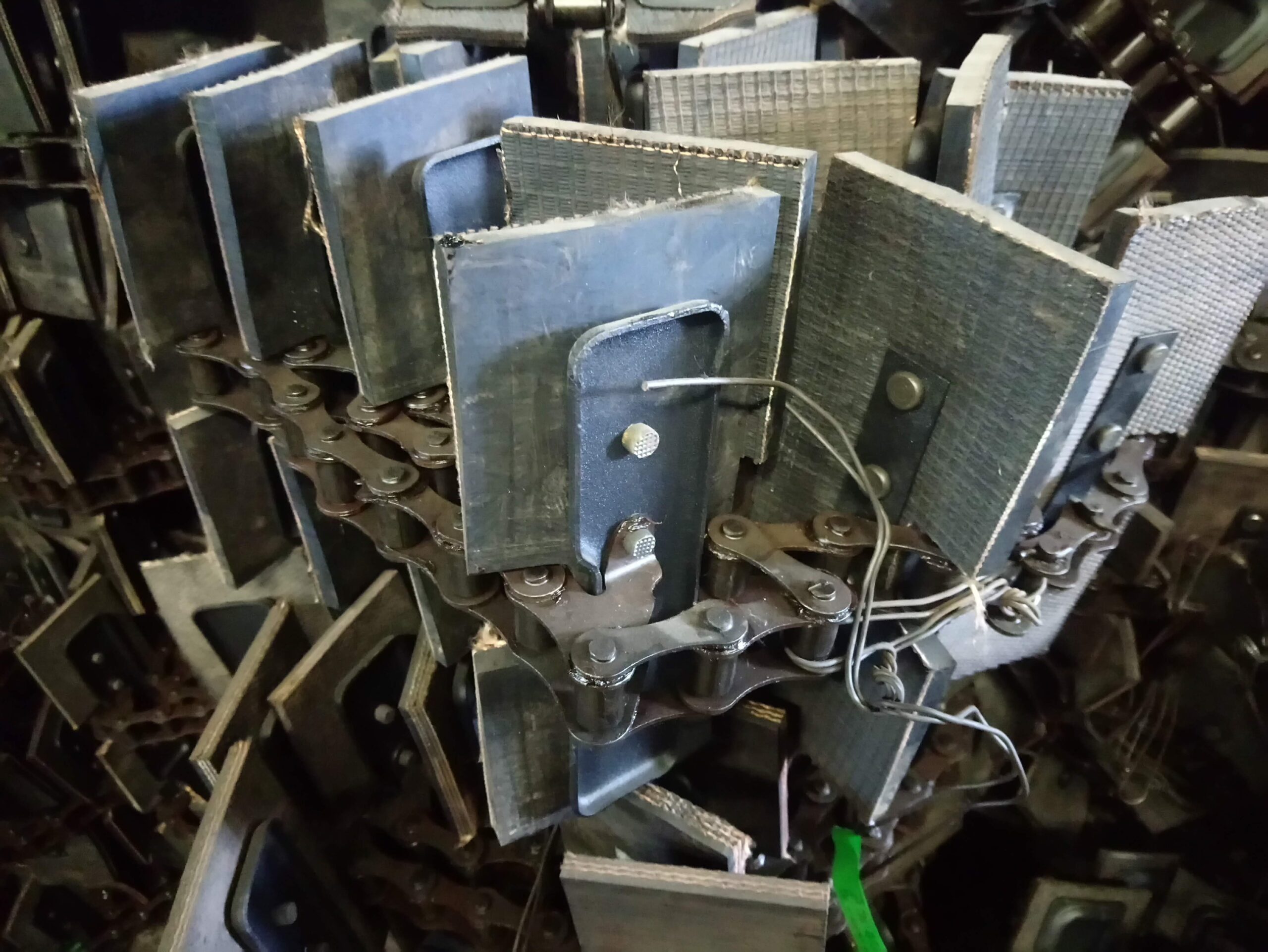

DSC_0810

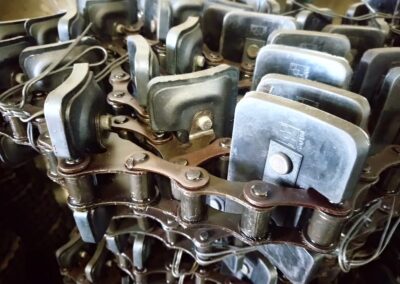

DSC_0823
